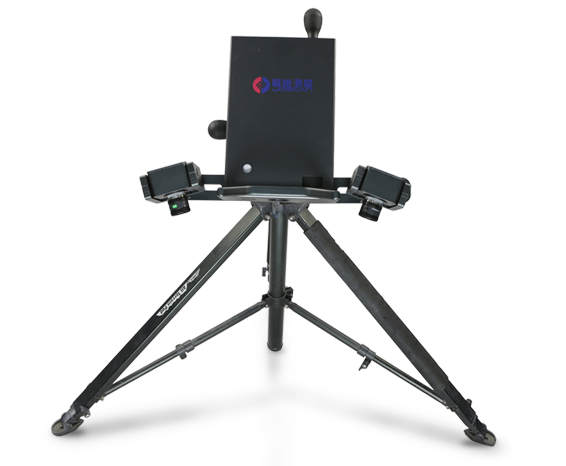

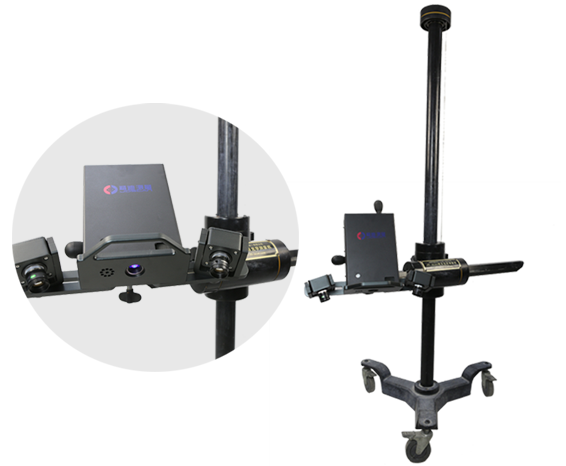

工业三维扫描仪

★★★★★
工业三维扫描仪是一种用于扫描,获取,分析现实世界中物体的几何构造或外形数据的高精密测量仪器。采集到的数据常被用来进行三维重建计算,在虚拟世界中创建实际物体的数字模型。这些模型具有相当广泛的用途,例如在逆向工程、工业设计、数模分析、误差检测、机器人引导、医学信息、电影制作、游戏设计等诸多领域都有广泛的运用。...
在线咨询 获取资料
  • 产品描述
  • 技术参数
  • 应用领域
  • 产品视频

  • 三维扫描

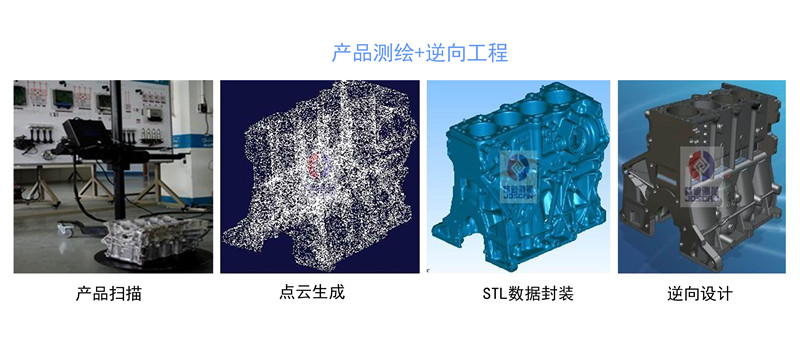

    一键式快速扫描,高精度3D数据快速重建,为工业逆向测绘,产品设计提供有效的解决方案!

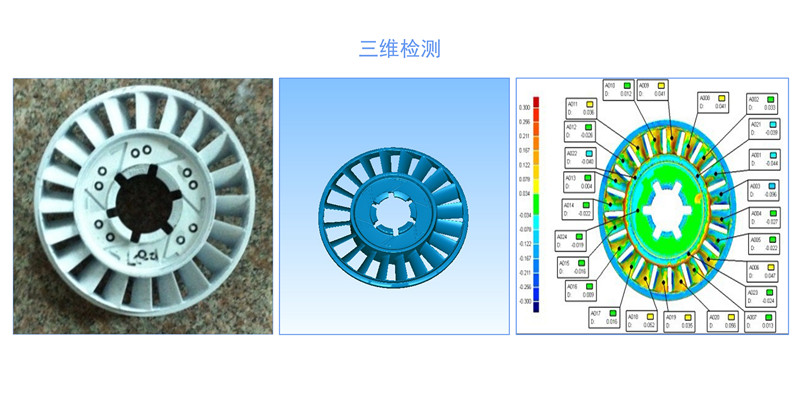

    三维检测


    将扫描完成的高精度3D数据导入专业的检测软件,可快速获取产品的3D检测报告!

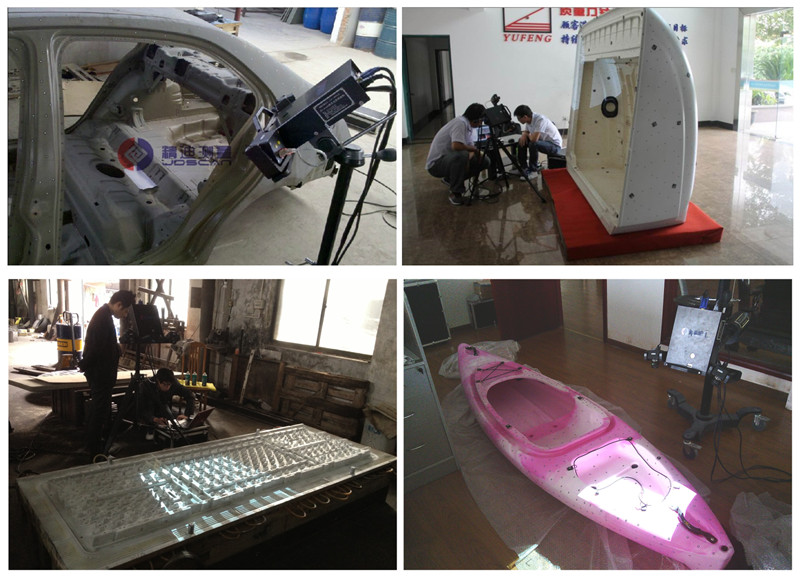

    应用场景

  • 机器名称
    JDSCAN
    工业三维扫描仪
    机器型号
    JD-Scan-A2
    生产时间
    2015款(升级版)
    扫描方式
    第三代白光(蓝光)
    扫描系统
    JDScan10.3
    最大测量范围
    10mm~3000mm
    单幅扫描范围
    50mm~600mm
    单幅扫描精度
    0.02-0.05mm
    整体扫描精度
    500mm<0.05(mm)
    扫描速度
    2.5S25帧)
    拼接方式
    标志点智能拼接
    传感器
    131万~321万(FAST)
    光栅放射器
    白光高清LED光源
    (选配蓝光)
    镜头数量
    2
    点云间距
    0.030.3mm
    机器工作台
    重型支架
    旋转转台
    赠送
    虑光镜
    光学滤光片
    配合摄影测量
    支持
    标志点
    2万个
    质保
    1
    培训服务
    工程师上门
    输出文件格式
    ASC,IGS,STL
    计算机系统
    XP/Win7/32/64

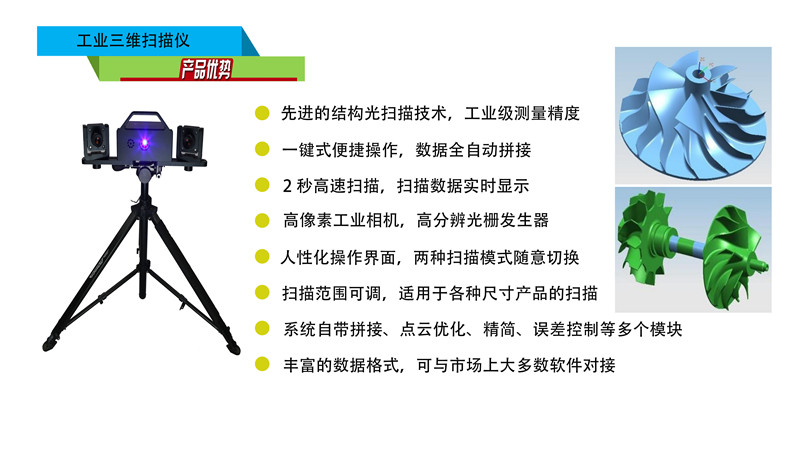

    1、采用先进的结构光技术,达到国内外新产品的技术水平,与传统的格雷码相移/外插式重建方法相比,测量精度更高,测量范围更大(从10mm到3000mm)、抗干扰能力超强。

    2. 强大的全自主软件系统,掌握核心的精度校正技术,所有程序代码都有研发团队进行编写,可完全满足客户的制定要求。

    3、简洁的操作界面,全程一健式操作,不需第三方软件进行处理,一机多用,单幅测量幅面从50mm到600mm,系统综合了大中小三种规格测量系统,可测量大至汽车车身小到硬币大小的物体, 测量物体规格不限。

    4、系统配备强大后处理功能,配备先进的积累误差消除和点云精简模块,可以快速完成多幅点云的处理,点云数据量小而细节不丧失,拼接绝无错层,可以与工业摄影测量系统配合使用,能完成超大物体的测量,满足逆向设计和产品在线质量检测的不同需求。

    5、扫描速度快,能够在3秒内完成单个幅面600mm到50mm的测量,获取百万个扫描点, 测量点数据非常规则,测量数据基本无杂点。

    6、 采用热光源光栅发射器,对测量环境要求低,可以在室内正常环境或者野外工作, 无需暗室,大多数产品不需要喷显像剂。

    7、支持 ASC, IGES, OBJ, STL, VRML, DXF, MDL, SMF等数据格式, 可以与Pro/E, UG, Imageware, Geomagic , AutoCAD等多种设计软件接口,长期升级和技术支持,以保证系统的长期升级更新和技术支持。

  • 1、交通工具制造业

    2、鞋类造型设计: 鞋楦扫描 、鞋模设计、鞋底设计等

    3、雕刻行业:平面雕刻、立体雕刻、家具木雕、石雕、玉雕等

    4、广告动画:虚拟三维重建

    5、医学应用:牙齿扫描、器官美容、手术仿真

    6、文物数字化应用

    7、服装设计行业

    8、卫浴陶瓷业

    9、教学应用行业

    10、产品逆向工程

    11、产品逆向检测

    12、汽车、航天航空、船舶工业、大型模具、

    13、大型文物、发电设备及工程机械

    14、板料成形、焊接变形、风洞变形、温度变形检测等
